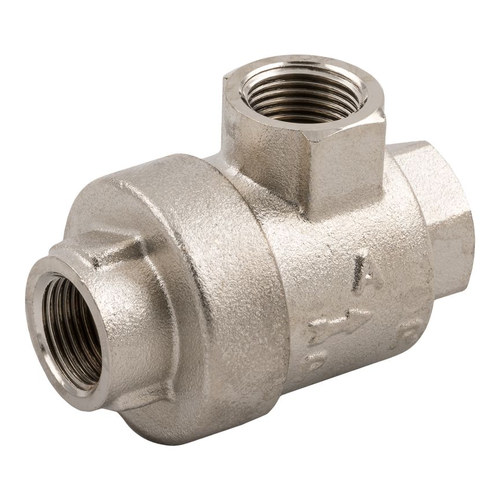

Supapă de evacuare rapidă

Supapă de evacuare rapidă cu corp din alamă nichelată, montată direct pe orificiul cilindrului. Golește camera în atmosferă, pe loc, în loc să trimită aerul înapoi pe tot traseul până la distribuitor. La alimentare, membrana interioară lasă aerul să treacă spre cilindru.

Când distribuitorul comută, presiunea de comandă dispare, membrana basculează și camera se golește prin orificiul mare al supapei, nu prin tubul lung și subțire. Cursa de revenire devine astfel mult mai rapidă. Trei variante, cu filete de 1/8, 1/4 și 1/2, în conformitate cu ISO 228 clasa A.

Presiunea de lucru este de la 0,3 la 10 bar, temperatura de la minus 20 la plus 80 de grade, cu membrana din poliuretan și NBR.
